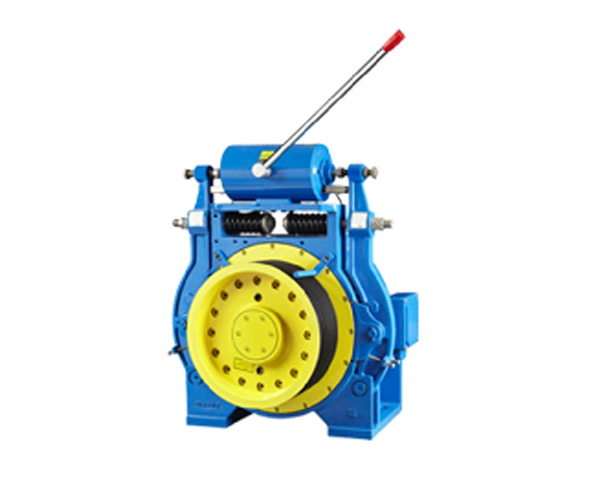

ذیل میں اعلیٰ معیار کے WTY1/SWTY1(400MM) MR مسافر لفٹ کا تعارف ہے، امید ہے کہ آپ اسے بہتر طریقے سے سمجھنے میں مدد کریں گے۔ ایک بہتر مستقبل بنانے کے لیے ہمارے ساتھ تعاون جاری رکھنے کے لیے نئے اور پرانے صارفین کو خوش آمدید!
WTY1/WTY1-C سیریز مشینیں۔
| صلاحیت | 630 کلوگرام-1600 کلوگرام |
| رسی چڑھانا | 2:1 |
| انڈر کٹ | U |
| فٹ پیڈ چپٹا پن | <0.5 ملی میٹر |
| تحفظ کی درجہ بندی | IP40 |
| موصلیت کی کلاس | F |
| ڈنڈے | 20 |
| ڈیوٹی سائیکل | S5-40% |
| موٹر ریٹیڈ وولٹیج | AC380V |
| بریک | ڈھول |
| وولٹیج اٹھانا/ہولڈنگ | AC110V/DC110V |
ڈی سی بریک کے لیے فل ویو رییکٹیفکیشن پاور سورس
نوٹس: 1. بریک AC110V اور DC110V اختیاری ہیں، دیگر بریک وولٹیج برائے مہربانی انجینئرز سے مشورہ کریں۔ 2.AC بریک کنٹرولر سے لیس ہے، اسٹیپ ڈاؤن ٹرانسفارمر کی ضرورت نہیں ہے۔ DC بریک کے لیے کابینہ میں اسٹیپ ڈاؤن ٹرانسفارمر کی ضرورت ہوتی ہے تاکہ ہولڈنگ وولٹیج پکنگ وولٹیج کا 50% ہو۔
WTY1/WTY1-C سیریز- سنگل لپیٹ (بیرونی روٹر)
| ماڈل | صلاحیت کلو |
لفٹ کی رفتار MS |
شرح شدہ آؤٹ پٹ کلو واٹ |
شرح شدہ کرنٹ A |
شرح شدہ رفتار آر پی ایم |
تعدد ہرٹز |
شیو قطر ملی میٹر |
ٹارک این ایم |
رسیاں | نالی ضلع ملی میٹر |
کاٹنا زاویہ |
نالی کا زاویہ | رسی چڑھانا | شافٹ لوڈ کلو |
ہینڈل وہیل | ریموٹ ریلیز | جڑتا kg m^2 |
وزن کلو |
| WTY1-630-100 | 630 | 1.0 | 4.3 | 11.0 | 95 | 15.9 | 400 | 432 | 4-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3000 | Y | Y | 3.45 | 330 |
| WTY1-630-150 | 1.5 | 6.4 | 16.5 | 143 | 23.9 | 425 | ||||||||||||
| WTY1-630-160 | 1.6 | 6.8 | 16.5 | 153 | 25.5 | |||||||||||||
| WTY1-630-175 | 1.75 | 7.4 | 16.5 | 167 | 27.8 | 423 | ||||||||||||
| WTY1-630-200 | 2.0 | 8.7 | 20.0 | 191 | 31.8 | 435 | 5-Φ10 | 3.77 | ||||||||||
| WTY1-630-250 | 2.5 | 10.9 | 24.0 | 239 | 39.8 | |||||||||||||
| WTY1-800-100 | 800 | 1.0 | 5.4 | 12.0 | 95 | 15.9 | 400 | 543 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3,000 | Y | Y | 3.45 | 330 |
| WTY1-800-150 | 1.5 | 8.1 | 20.0 | 143 | 23.9 | 540 | ||||||||||||
| WTY1-800-160 | 1.6 | 8.6 | 20.0 | 153 | 25.5 | 537 | ||||||||||||
| WTY1-800-175 | 1.75 | 9.6 | 20.0 | 167 | 27.8 | 549 | ||||||||||||
| WTY1-800-200 | 2.0 | 11.0 | 25.0 | 191 | 31.8 | 550 | 3.77 | |||||||||||
| WTY1-800-250 | 2.5 | 13.8 | 30.0 | 239 | 39.8 | |||||||||||||
| WTY1-l000-100 | 1000 | 1.0 | 6.4 | 15.0 | 95 | 15.9 | 400 | 640 | 5-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3,000 | Y | Y | 3.77 | 330 |
| WTY1-1000-150 | 1.5 | 10.0 | 26.0 | 143 | 23.9 | 665 | ||||||||||||
| WTY1-1000-160 | 1.6 | 10.7 | 26.0 | 153 | 25.5 | |||||||||||||
| WTY1-1000-175 | 1.75 | 11.7 | 26.0 | 167 | 27.8 | 669 | ||||||||||||
| WTY1-1000-200 | 2.0 | 13.3 | 30.0 | 191 | 31.8 | 665 | 6-Φ10 | 400 | ||||||||||
| WTY1-1000-250 | 2.5 | 16.6 | 36.0 | 239 | 39.8 | |||||||||||||
| WTY1-1150-100-C | 1150 | 1.0 | 7.6 | 19.0 | 95 | 15.9 | 400 | 763 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 3,000 | Y | Y | 3.77 | 410 |
| WTY1-1150-150-C | 1.5 | 11.4 | 28.0 | 143 | 23.9 | |||||||||||||
| WTY1-1150-160-C | 1.6 | 12.2 | 28.0 | 153 | 25.5 | |||||||||||||
| WTY1i-1150-175-C | 1.75 | 13.3 | 28.0 | 167 | 27.8 | |||||||||||||
| WTY1-1150-200-C | 2.0 | 15.3 | 32.0 | 191 | 31.8 | |||||||||||||
| WTY1-1150-250-C | 2.5 | 19.1 | 40.0 | 239 | 39.8 | |||||||||||||
| WTY1-1250-100 | 1250 | 1.0 | 8.5 | 19.0 | 95 | 15.9 | 400 | 850 | 6-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4,500 | Y | Y | 7.30 | 505 |
| WTY1-1250-150 | 1.5 | 12.7 | 32.0 | 143 | 23.9 | 845 | ||||||||||||
| WTY1-1250-160 | 1.6 | 13.5 | 320 | 153 | 25.5 | 845 | ||||||||||||
| WTY1-1250-175 | 175 | 14.8 | 32.0 | 167 | 27.8 | 846 | ||||||||||||
| WTY1-1250-200 | 2.0 | 17.0 | 35.0 | 191 | 31.8 | 845 | ||||||||||||
| WTY1-1250-250 | 2.5 | 21.2 | 44.0 | 239 | 39.8 | 846 | ||||||||||||
| WTY1-1350-100 | 1350 | 1.0 | 9.3 | 24.0 | 95 | 15.9 | 400 | 934 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4,500 | Y | Y | 7.30 | 505 |
| WTY1-1350-150 | 1.5 | 14.0 | 35.0 | 143 | 23.9 | |||||||||||||
| WTY1-1350-160 | 1.6 | 14.9 | 35.0 | 153 | 25.5 | |||||||||||||
| WTY1-1350-175 | 1.75 | 16.3 | 35.0 | 167 | 27.8 | |||||||||||||
| WTY1-1350-200 | 2.0 | 18.7 | 47.5 | 191 | 31.8 | |||||||||||||
| WTY1-t350-250 | 2.5 | 23.4 | 53.0 | 239 | 39.8 | |||||||||||||
| WTY1-1600-100 | 1600 | 1.0 | 10.8 | 25.0 | 95 | 15.9 | 400 | 1086 | 8-Φ10 | 16 | β=95° | γ=30° | 2:1 | 4,500 | Y | Y | 7.30 | 515 |
| WTY1-1600-150 | 1.5 | 16.3 | 40.0 | 143 | 23.9 | |||||||||||||
| WTY1-1600-160 | 1.6 | 17.4 | 40.0 | 153 | 25.5 | |||||||||||||
| WTY1-1600-175 | 1.75 | 19.0 | 40.0 | 167 | 27.8 | |||||||||||||
| WTY1-1600-200 | 2.0 | 21.7 | 50.0 | 191 | 31.8 | 525 | ||||||||||||
| WTY1-1600-250 | 2.5 | 27.2 | 62.5 | 239 | 39.8 |
خاکہ ڈرائنگ کے طول و عرض
| صلاحیت (کلوگرام) |
لفٹ رفتار(m/s) |
رسی چڑھانا | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | ΦD1 |
| 630 | 1.0-2.5 | 2:1 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 |
| 800 | 1.0-2.5 | ||||||||||||||||
| 1000 | 1.0-1.75 | ||||||||||||||||
| 2.0-2.5 | 84 | 29 | 223.5 | 334.5 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 | ||
| 1150 | 1.0-2.5 | 84 | 33 | 237 | 345 | / | / | 350 | 560 | / | 717 | 753 | / | 300 | 40 | 550 | |
| 1250 | 1.0-2.5 | 181 | 110.5 | 290.5 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 290 | 30 | 550 | |
| 1350 | 1.0-2.5 | ||||||||||||||||
| 1600 | 1.0-2.5 |
SWTY1 سیریز مشینیں۔
| صلاحیت | 450 کلوگرام-800 کلوگرام |
| رسی چڑھانا | 1:1 |
| انڈر کٹ | U |
| فٹ پیڈ چپٹا پن | <0.5 ملی میٹر |
| تحفظ کی درجہ بندی | IP40 |
| موصلیت کی کلاس | F |
| ڈنڈے | 20 |
| ڈیوٹی سائیکل | S5-40% |
| موٹر ریٹیڈ وولٹیج | AC380V |
| بریک | ڈھول |
| وولٹیج اٹھانا/ہولڈنگ | AC110V/DC110V |
ڈی سی بریک کے لیے فل ویو رییکٹیفکیشن پاور سورس
WTY1 سیریز (ROPING 1:1 SI)
| تفصیلات | صلاحیت کلو |
لفٹ کی رفتار MS |
شرح شدہ آؤٹ پٹ کلو واٹ |
ریٹیڈ کرنٹ A |
شرح شدہ رفتار آر پی ایم |
تعدد ہرٹز |
شیو قطر ملی میٹر |
ٹارک این ایم |
رسیاں | نالی ضلع ملی میٹر |
زاویہ کاٹنا | نالی کا زاویہ | رسی چڑھانا | شافٹ لوڈ کلو |
ہینڈل وہیل | ریموٹ ریلیز | جڑتا kg m^2 |
وزن کلو |
| SWTY1-450-100 | 450 | 1.0 | 2.9 | 9.0 | 48 | 8.0 | 400 | 571 | 5-Φ10 | 16 | β=95° | γ=30° | 1:1 | 3,000 | Y | Y | 3.77 | 330 |
| SWTY1-450-150 | 1.5 | 4.3 | 13.0 | 72 | 11.9 | |||||||||||||
| SWTY1-450-160 | 1.6 | 4.6 | 13.0 | 76 | 12.7 | |||||||||||||
| SWTY1-450-175 | 1.75 | 5.0 | 13.0 | 84 | 13.9 | |||||||||||||
| SWTY1-630-100 | 630 | 1.0 | 4.0 | 12.0 | 48 | 8.0 | 400 | 799 | 6-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4,500 | Y | Y | 7.3 | 505 |
| SWTY1-630-150 | 1.5 | 6.0 | 18.0 | 72 | 11.9 | |||||||||||||
| SWTY1-630-160 | 1.6 | 6.4 | 18.0 | 76 | 12.7 | |||||||||||||
| SWTY1-630-175 | 1.75 | 7.0 | 18.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-100 | 800 | 1.0 | 5.1 | 12.0 | 48 | 8.0 | 400 | 1015 | 8-Φ10 | 16 | β=95° | γ=30° | 1:1 | 4,500 | Y | Y | 7.3 | 515 |
| SWTY1-800-150 | 1.5 | 7.6 | 19.0 | 72 | 11.9 | |||||||||||||
| SWTY1-800-160 | 1.6 | 8.1 | 19.0 | 76 | 12.7 | |||||||||||||
| SWTY1-800-175 | 1.75 | 8.9 | 19.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-200 | 2.0 | 10.2 | 25.0 | 95 | 15.9 | |||||||||||||
| SWTY1-800-250 | 2.5 | 12.7 | 31.0 | 119 | 19.9 |
نوٹس:
1. SWTY1 سیریز بیلنس کا تناسب 0.42~0.5 ہے۔
2. بریک AC110V اور DC110V اختیاری ہیں، دیگر بریک وولٹیج برائے مہربانی انجینئرز سے مشورہ کریں۔
3.AC بریک کنٹرولر سے لیس ہے، اسٹیپ ڈاؤن ٹرانسفارمر کی ضرورت نہیں ہے۔ ڈی سی بریک کے لیے کیبنٹ میں اسٹیپ ڈاون ٹرانسفارمر کی ضرورت ہوتی ہے اس بات کی گارنٹی ہولڈنگ وولٹیج پکنگ وولٹیج کا 50% ہے۔
خاکہ ڈرائنگ کے طول و عرض
| صلاحیت (کلوگرام) | لفٹ کی رفتار (m/s) | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | ΦD1 |
| 450 | 1.0-1.75 | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 370 |
| 630 | 1.0-1.75 | 181 | 110.5 | 291 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 550 |
| 800 | 1.0-2.5 |
