آزادانہ طور پر تیار کردہ ایف ایف ٹی ویوفارم تجزیہ نظام کے ساتھ انڈسٹری ٹیسٹنگ کی رکاوٹوں کو توڑیں

کرشن مشین کی کارکردگی کی جانچ کے میدان میں، روایتی طریقوں میں بنیادی طور پر وائبریشن ٹیسٹنگ، شور ٹیسٹنگ وغیرہ شامل ہیں۔ تاہم، وولٹیج ویوفارمز کو درست طریقے سے پکڑنا اور آپریشنل ڈیٹا کا تجزیہ موٹر کی حیثیت کو جانچنے کا مرکز ہے۔ وسیع تر تطہیر کے بعد، NIDEC ایلیویٹر موٹر ٹیم نے آزادانہ طور پر کرشن مشینوں کے بیک الیکٹرو موٹیو فورس کے اصول پر مبنی ایک FFT ویوفارم تجزیہ نظام تیار کیا ہے - پیچیدہ بیرونی سینسرز کی ضرورت کے بغیر، یہ صرف سگنل کنورژن کے ذریعے سائن ویوز پیدا کر سکتا ہے، جس سے ٹراشن مشینوں کے ٹیسٹنگ کے لیے زیادہ موثر اور درست حل فراہم کیا جا سکتا ہے۔

فالٹ ڈیٹیکشن لائن آف ڈیفنس کو مضبوط بنانے کے لیے متعدد الگورتھم

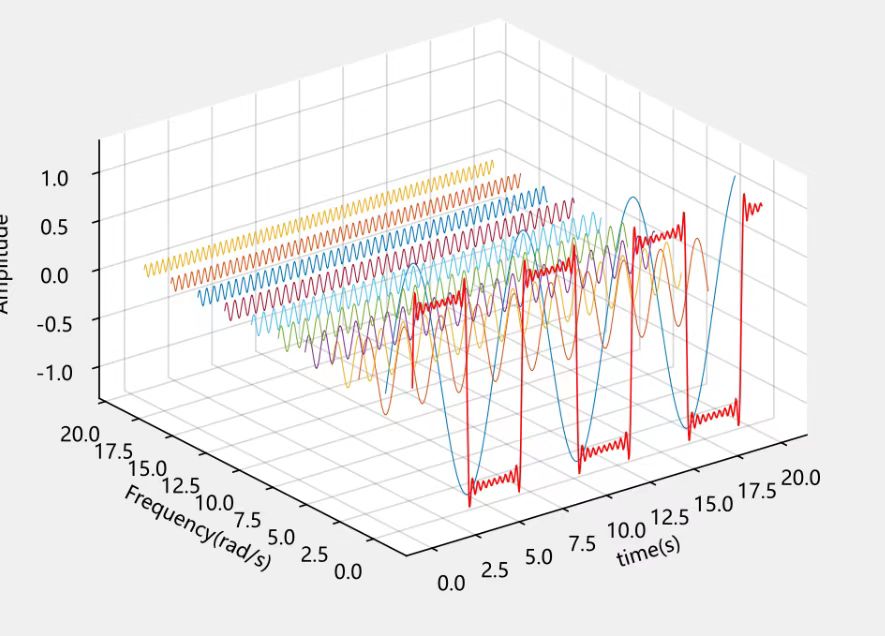

فاسٹ فوئیر ٹرانسفارم (FFT) الگورتھم، NVH تجزیہ ٹولز کا بنیادی، غلطی کا پتہ لگانے کے لیے ایک کلاسک ٹول ہے۔ یہ موٹر آپریشن کے دوران جمع شدہ الیکٹرو موٹیو فورس کے ٹائم ڈومین سگنلز کو درست طریقے سے فریکوئنسی ڈومین سگنلز میں تبدیل کر سکتا ہے۔ مستقل مقناطیس کی ہم آہنگی والی موٹروں کے اصل آپریشن میں، مستقل میگنےٹس کی غلط ترتیب، ریورس پیسٹنگ، اور آفسیٹ پیسٹنگ جیسی خرابیاں حوصلہ افزائی الیکٹرو موٹیو فورس میں باریک تبدیلیوں سے ظاہر ہوں گی، جو مخصوص تعدد پر غیر معمولی سگنل پیدا کرے گی۔ اپنی طاقتور سگنل تجزیہ کی صلاحیت کے ساتھ، FFT الگورتھم ان باریک تبدیلیوں کو گہری نظر سے پکڑ سکتا ہے اور غلطی کی تشخیص کے لیے اہم اشارے فراہم کر سکتا ہے۔

NIDEC لفٹ موٹر ٹیسٹنگ سلوشن کے دوہری کور

ہارڈ ویئر کور: ہائی سیمپلنگ ریٹ ڈیٹا ایکوزیشن کارڈ

سگنل "مسخ" سے بچنے کے لیے ہم ہارڈ ویئر فاؤنڈیشن کے طور پر ہائی سیمپلنگ ریٹ اور ہائی ریزولوشن ڈیٹا ایکوزیشن کارڈز کا انتخاب کرتے ہیں۔ یہ موٹر آپریشن کے دوران بیک الیکٹرو موٹیو فورس کی چھوٹی وولٹیج کی تبدیلیوں کو ریئل ٹائم کیپچر کر سکتا ہے، اینالاگ سگنلز کو عین ڈیجیٹل سگنلز میں تبدیل کر سکتا ہے، اور بعد کے تجزیے کے لیے "اعلیٰ معیار کا خام ڈیٹا" فراہم کر سکتا ہے۔

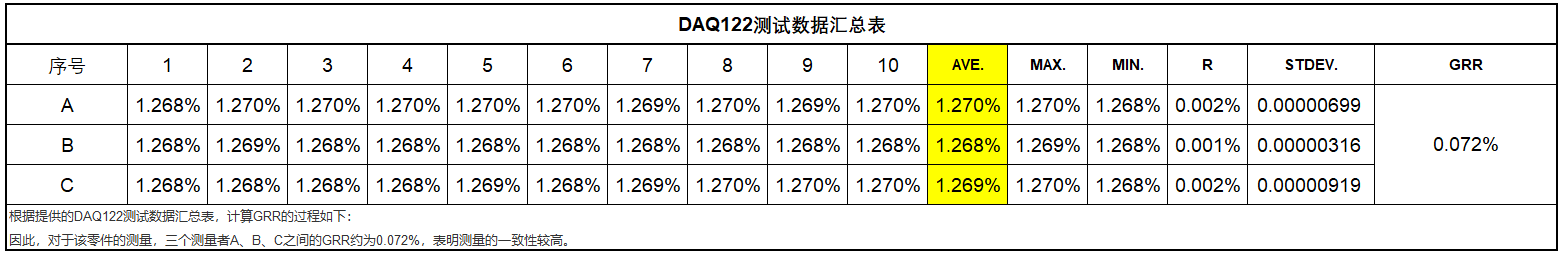

اس بات کو یقینی بنانے کے لیے کہ منتخب کردہ ڈیٹا ایکوزیشن کارڈ ضروریات کو پورا کرتا ہے، ME ٹیم نے اس کا تجربہ کیا۔ تجزیہ سے پتہ چلتا ہے کہ منتخب کردہ ڈیٹا ایکوزیشن کارڈ میں بہترین استحکام ہے، جس کا GRR تقریباً 0.072% تین پیمائش کرنے والوں A، B اور C میں ہے۔

سافٹ ویئر کور: آزادانہ طور پر تیار کیا گیا FFT ویوفارم تجزیہ نظام

اس نظام کا بنیادی فائدہ "پیشہ ورانہ ڈیٹا" کو "مرئی، قابل تجزیہ، اور قابل استعمال" ٹیسٹ کے نتائج میں تبدیل کرنا ہے۔ اس کے تین بنیادی افعال ٹائم ڈومین سے فریکوئنسی ڈومین تک مکمل جہتی تجزیہ کا احاطہ کرتے ہیں:

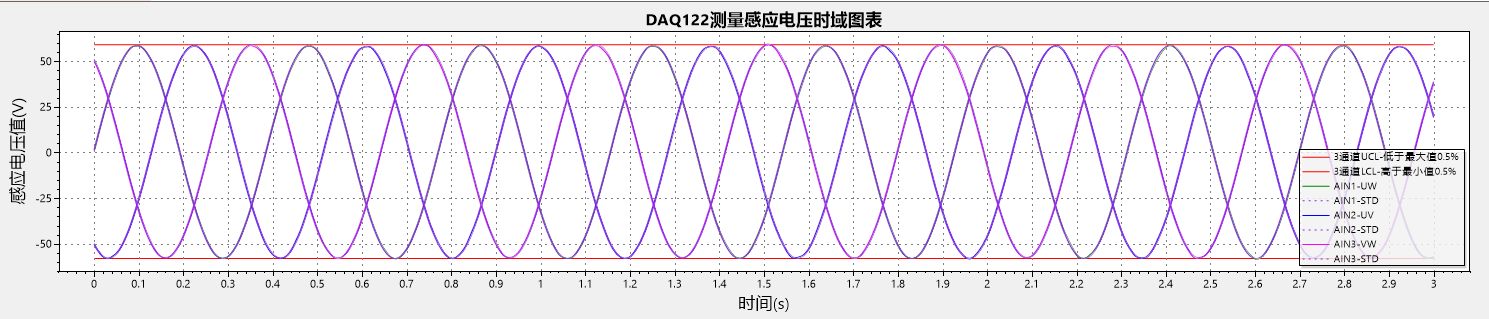

انڈسڈ وولٹیج ٹائم ڈومین چارٹ: ریئل ٹائم وقت کے ساتھ وولٹیج سگنلز کی تبدیلی کے وکر کو ظاہر کرتا ہے، وولٹیج کے اتار چڑھاو اور چوٹی کی موجودگی کے نوڈس کو بدیہی طور پر دکھاتا ہے، جس سے سگنل کی فوری تبدیلیاں ایک نظر میں واضح ہوتی ہیں۔

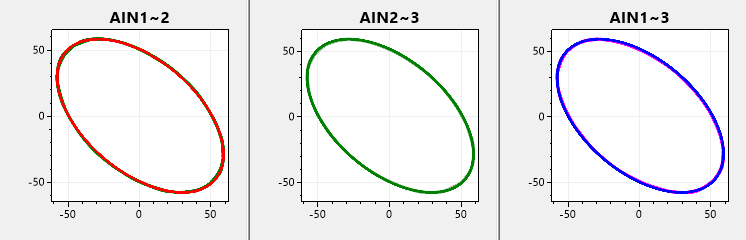

• Lissajous Figure Analysis: مختلف سگنلز کے فیز ریلیشن کے ذریعے Lissajous اعداد و شمار تیار کرتا ہے، کرشن مشین کے آپریشنل استحکام کو تیزی سے جانچتا ہے، اور ایک نظر میں غیر معمولی فیز انحراف کی نشاندہی کرتا ہے۔

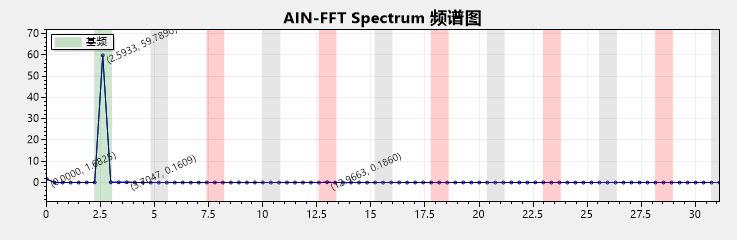

• گہرائی سے سپیکٹرم تجزیہ: ٹائم ڈومین سگنلز کو فریکوئنسی ڈومین ڈیٹا میں تبدیل کرتا ہے، ہر فریکوئنسی جزو کے تناسب کو واضح طور پر دکھاتا ہے، اور آسانی سے ممکنہ مسائل جیسے ہارمونک مداخلت کا پتہ لگاتا ہے۔

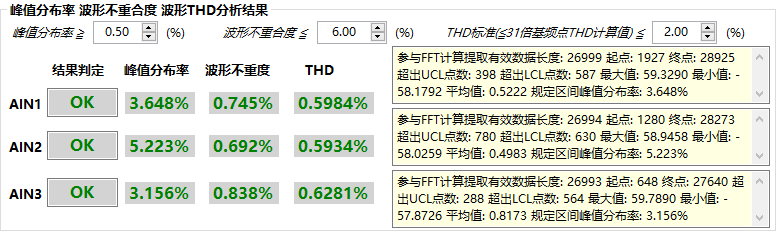

"ڈیٹا دیکھنے" کے علاوہ، سسٹم "نتائج فراہم کرنے" پر زیادہ توجہ دیتا ہے۔ تین اہم ٹیسٹ اشارے کرشن مشین کی کارکردگی کی حفاظت کرتے ہیں:

1. چوٹی کی تقسیم کی شرح: وولٹیج کی چوٹیوں کی تقسیم کو شمار کرتا ہے، یہ فیصلہ کرتا ہے کہ آیا چوٹیاں مناسب حد کے اندر ہیں، اور غیر معمولی چوٹیوں کی وجہ سے موٹر کے نقصان سے بچا جاتا ہے۔

2. ویوفارم غیر اتفاقی ڈگری: اصل ویوفارم اور معیاری سائن ویو کے درمیان فرق کا موازنہ کرتا ہے، موج کی مسخ کی مقدار کو درست کرتا ہے، اور موٹر کو چلانے کے لیے قطعی بنیاد فراہم کرتا ہے۔

3. ویوفارم THD تجزیہ: مکمل ہارمونک بگاڑ کا حساب لگاتا ہے، وولٹیج ویوفارمز پر ہارمونکس کے اثرات کو بدیہی طور پر ظاہر کرتا ہے، اور کرشن مشینوں کے پروڈکٹ کوالٹی کو بہتر بنانے میں مدد کرتا ہے۔

اچیومنٹ ڈسپلے

آزادانہ طور پر تیار کردہ FFT ویوفارم تجزیہ نظام کے ذریعے، موٹر NVH کی کارکردگی کی کثیر جہتی جانچ کی گئی ہے، جس سے مصنوعات کے معیار کے مسائل میں نمایاں کمی آئی ہے اور ترسیل سے پہلے موٹر کے معیار کو یقینی بنایا گیا ہے۔ دسمبر 2024 سے لے کر اب تک، تقریباً دسیوں ہزار موٹروں کا تجربہ کیا جا چکا ہے، جس میں آزمائشی موٹروں کی فرسٹ پاس پیداوار 99.5 فیصد سے اوپر برقرار ہے۔ ان اعداد و شمار کا مجموعہ اور تجزیہ مکمل طور پر NIDEC لفٹ موٹر کے معیار کی وشوسنییتا اور اس موٹر FFT کارکردگی ٹیسٹنگ سافٹ ویئر کو تیار کرنے کی اہمیت کو ظاہر کرتا ہے۔

آخر میں، NVH اصول کی تشریح، جدت کا تعارف، تیز رفتار ڈیٹا کے حصول، کثیر جہتی پیرامیٹر تجزیہ سے لے کر پورے پیمانے پر بڑے پیمانے پر مصنوعات کی جانچ تک، یہ FFT ویوفارم تجزیہ نظام روایتی جانچ کی حدود کو توڑتا ہے۔ چاہے موٹر فیکٹری کے معیار کے معائنے، روزانہ آپریشن اور دیکھ بھال کی نگرانی، یا غلطی کی تشخیص کے لیے، یہ لفٹ کرشن مشین انڈسٹری میں موٹر کی کارکردگی کی موثر، محفوظ اور قابل اعتماد جانچ میں نئی ​​رفتار کو انجیکشن لگا کر تفصیلی اور جامع ٹیسٹنگ سپورٹ فراہم کر سکتا ہے!
