اسٹار سیلنگ کے حساب کتاب اور مستقل مقناطیس ہم وقت ساز کرشن مشینوں کے اطلاق پر تحقیق

پس منظر

اعلی کارکردگی ، توانائی کی بچت ، اور وشوسنییتا کے فوائد کی وجہ سے جدید صنعت اور روزمرہ کی زندگی میں مستقل مقناطیس ہم وقت ساز موٹرز (PMSMs) بڑے پیمانے پر استعمال ہوتے ہیں ، جس سے وہ متعدد شعبوں میں طاقت کا ترجیحی سامان بناتے ہیں۔ جدید ترین کنٹرول ٹیکنالوجیز کے ذریعہ مستقل مقناطیس ہم وقت ساز کرشن مشینیں ، نہ صرف ہموار لفٹنگ موشن مہیا کرتی ہیں بلکہ لفٹ کار کی عین مطابق پوزیشننگ اور حفاظت کے تحفظ کو بھی حاصل کرتی ہیں۔ ان کی عمدہ کارکردگی کے ساتھ ، وہ بہت سے لفٹ سسٹم میں کلیدی اجزاء بن چکے ہیں۔ تاہم ، لفٹ ٹکنالوجی کی مستقل ترقی کے ساتھ ، مستقل مقناطیس ہم وقت ساز کرشن مشینوں کی کارکردگی کی ضروریات میں اضافہ ہورہا ہے ، خاص طور پر "اسٹار سیلنگ" ٹکنالوجی کا اطلاق ، جو تحقیقی ہاٹ اسپاٹ بن گیا ہے۔

تحقیق کے امور اور اہمیت

مستقل مقناطیس ہم وقت ساز کرشن مشینوں میں اسٹار سیلنگ ٹارک کی روایتی تشخیص نظریاتی حساب کتاب اور ماپنے والے اعداد و شمار سے اخذ کرنے پر انحصار کرتی ہے ، جو ستارے کی مہر لگانے کے انتہائی ٹرانزینٹ عمل اور برقی مقناطیسی شعبوں کی عدم استحکام کے نتیجے میں جدوجہد کرتی ہے ، جس کے نتیجے میں کم کارکردگی اور درستگی ہوتی ہے۔ اسٹار سیلنگ کے دوران فوری طور پر بڑے موجودہ میں مستقل میگنےٹوں کی ناقابل واپسی ڈیمگنیٹائزیشن کا خطرہ لاحق ہے ، جس کا اندازہ کرنا بھی مشکل ہے۔ محدود عنصر تجزیہ (ایف ای اے) سافٹ ویئر کی ترقی کے ساتھ ، ان مسائل پر توجہ دی گئی ہے۔ فی الحال ، نظریاتی حساب کتاب ڈیزائن کی رہنمائی کے لئے زیادہ استعمال ہوتا ہے ، اور انہیں سافٹ ویئر تجزیہ کے ساتھ جوڑنے سے اسٹار سیلنگ ٹارک کا تیز اور زیادہ درست تجزیہ قابل ہوجاتا ہے۔ یہ مقالہ ایک مستقل مقناطیس ہم وقت ساز کرشن مشین لیتا ہے جس کی مثال کے طور پر اس کے اسٹار سیلنگ آپریٹنگ حالات کا محدود عنصر تجزیہ کیا جاسکتا ہے۔ یہ مطالعات نہ صرف مستقل مقناطیس ہم وقت ساز کرشن مشینوں کے نظریاتی نظام کو افزودہ کرنے میں مدد کرتے ہیں بلکہ لفٹ کی حفاظت کی کارکردگی کو بہتر بنانے اور کارکردگی کو بہتر بنانے کے لئے بھی مضبوط مدد فراہم کرتے ہیں۔

اسٹار سیلنگ کے حساب کتاب میں محدود عنصر تجزیہ کا اطلاق

تخروپن کے نتائج کی درستگی کی تصدیق کرنے کے لئے ، موجودہ ٹیسٹ ڈیٹا والی ایک کرشن مشین کا انتخاب کیا گیا تھا ، جس کی درجہ بندی کی رفتار 159 RPM ہے۔ مختلف رفتار سے ماپنے مستحکم اسٹیٹ اسٹار سیلنگ ٹارک اور سمیٹنے والا موجودہ مندرجہ ذیل ہے۔ اسٹار سیلنگ ٹارک 12 آر پی ایم پر اپنی زیادہ سے زیادہ پہنچ جاتا ہے۔

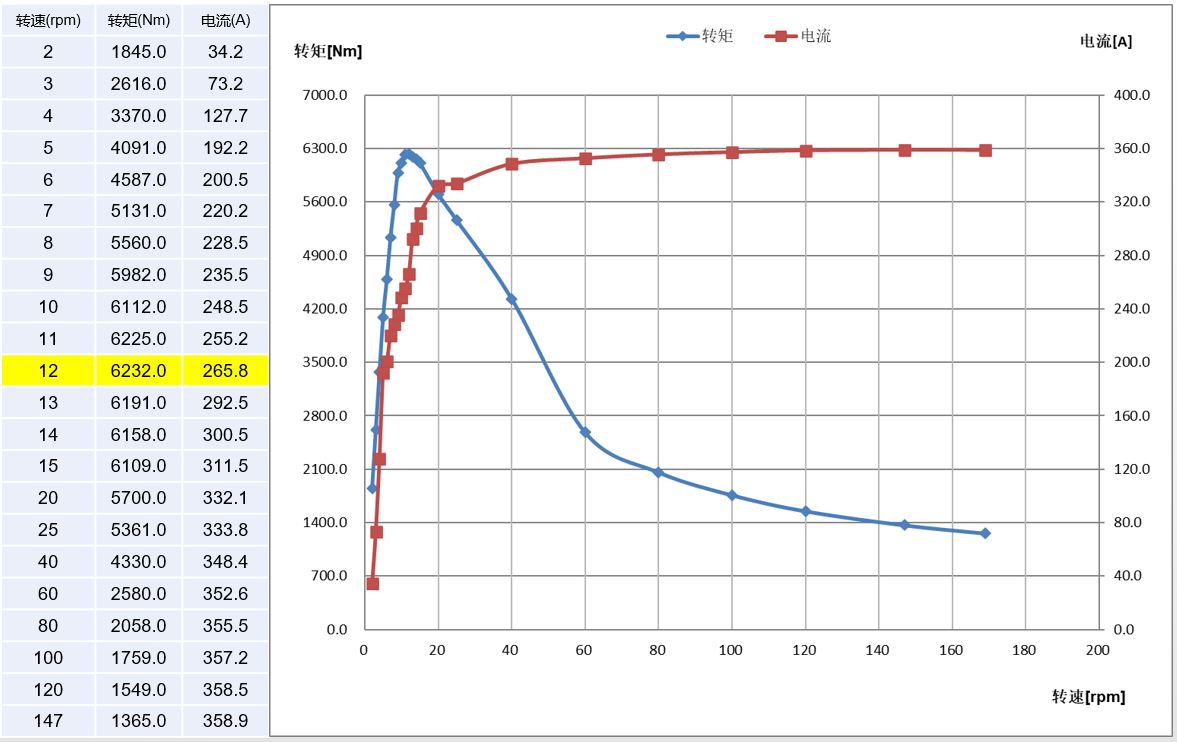

چترا 1: اسٹار سیلنگ کا ماپا ڈیٹا

اس کے بعد ، میکس ویل سافٹ ویئر کا استعمال کرتے ہوئے اس کرشن مشین کا محدود عنصر تجزیہ کیا گیا۔ سب سے پہلے ، کرشن مشین کا ہندسی ماڈل قائم کیا گیا تھا ، اور اسی طرح کے مادی خصوصیات اور حد کے حالات مرتب کیے گئے تھے۔ اس کے بعد ، برقی مقناطیسی فیلڈ مساوات کو حل کرکے ، مختلف اوقات میں مستقل میگنےٹ کی ٹائم ڈومین موجودہ منحنی خطوط ، ٹارک منحنی خطوط ، اور ڈیمگنیٹائزیشن ریاستیں حاصل کی گئیں۔ تخروپن کے نتائج اور ماپا ڈیٹا کے مابین مستقل مزاجی کی تصدیق کی گئی۔

ٹریکشن مشین کے محدود عنصر ماڈل کا قیام برقی مقناطیسی تجزیہ کے لئے بنیادی ہے اور یہاں اس کی وضاحت نہیں کی جائے گی۔ اس بات پر زور دیا جاتا ہے کہ موٹر کی مادی ترتیبات کو حقیقی استعمال کے مطابق ہونا چاہئے۔ مستقل میگنےٹ کے بعد کے ڈیمگنیٹائزیشن تجزیہ پر غور کرتے ہوئے ، مستقل میگنےٹ کے لئے نون لائنر بی-ایچ منحنی خطوط استعمال کرنا چاہئے۔ اس مقالے میں اس بات پر توجہ دی گئی ہے کہ میکس ویل میں کرشن مشین کے اسٹار سیلنگ اور ڈیمگینٹائزیشن تخروپن کو کس طرح نافذ کیا جائے۔ سافٹ ویئر میں اسٹار سیلنگ کا احساس بیرونی سرکٹ کے ذریعے ہوتا ہے ، جس میں مخصوص سرکٹ کی تشکیل ذیل میں دی گئی ہے۔ کرشن مشین کے تین فیز اسٹیٹر ونڈینگ کو سرکٹ میں LPHASEA/B/C کے طور پر بتایا گیا ہے۔ تھری فیز ونڈینگ کے اچانک شارٹ سرکٹ اسٹار سیلنگ کی نقالی کرنے کے لئے ، ایک متوازی ماڈیول (موجودہ ماخذ اور موجودہ کنٹرول شدہ سوئچ پر مشتمل) ہر مرحلے میں سمیٹنے والے سرکٹ کے ساتھ سیریز میں جڑا ہوا ہے۔ ابتدائی طور پر ، موجودہ کنٹرول شدہ سوئچ کھلا ہوا ہے ، اور تین فیز موجودہ ماخذ سمیٹ کو بجلی فراہم کرتا ہے۔ ایک مقررہ وقت پر ، موجودہ کنٹرول شدہ سوئچ بند ہوجاتا ہے ، جو تھری فیز کے موجودہ ماخذ کو مختصر گردش کرتے ہیں اور شارٹ سرکٹ اسٹار سیلنگ حالت میں داخل ہوتے ہوئے ، تین فیز ونڈنگ کو مختصر کرتے ہیں۔

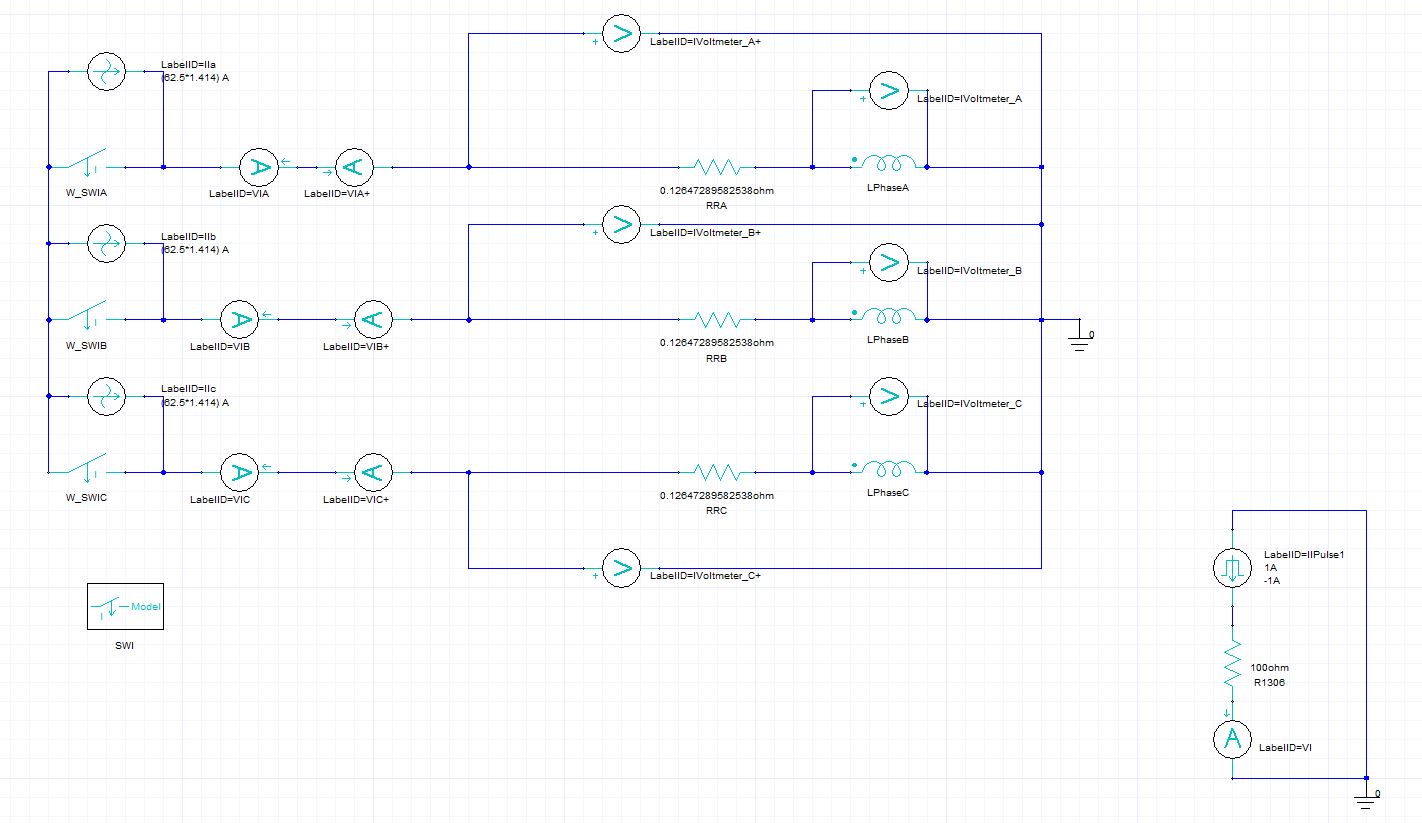

چترا 2: اسٹار سیلنگ سرکٹ ڈیزائن

کرشن مشین کا ماپنے والا زیادہ سے زیادہ اسٹار سیلنگ ٹارک 12 آر پی ایم کی رفتار سے مساوی ہے۔ نقلی کے دوران ، پیمائش کی رفتار کے ساتھ سیدھ میں کرنے کے لئے رفتار کو 10 آر پی ایم ، 12 آر پی ایم ، اور 14 آر پی ایم کے طور پر پیرامیٹرائز کیا گیا تھا۔ نقلی اسٹاپ ٹائم کے بارے میں ، اس بات پر غور کرتے ہوئے کہ سمیٹنے والی دھاریں کم رفتار سے تیزی سے مستحکم ہوتی ہیں ، صرف 2–3 بجلی کے چکر لگائے گئے تھے۔ نتائج کے ٹائم ڈومین منحنی خطوط سے ، یہ فیصلہ کیا جاسکتا ہے کہ حساب کتاب اسٹار سیلنگ ٹارک اور سمیٹنے والا موجودہ مستحکم ہوچکا ہے۔ نقالی سے پتہ چلتا ہے کہ 12 آر پی ایم میں مستحکم ریاست اسٹار سیلنگ ٹارک 5885.3 این ایم میں سب سے بڑا تھا ، جو پیمائش کی قیمت سے 5.6 فیصد کم تھا۔ ناپنے والا سمیٹ کرنٹ 265.8 A تھا ، اور مصنوعی موجودہ 251.8 A تھا ، جس کی نقلی قیمت بھی ناپے ہوئے قیمت سے 5.6 ٪ کم ، ڈیزائن کی درستگی کی ضروریات کو پورا کرتی ہے۔

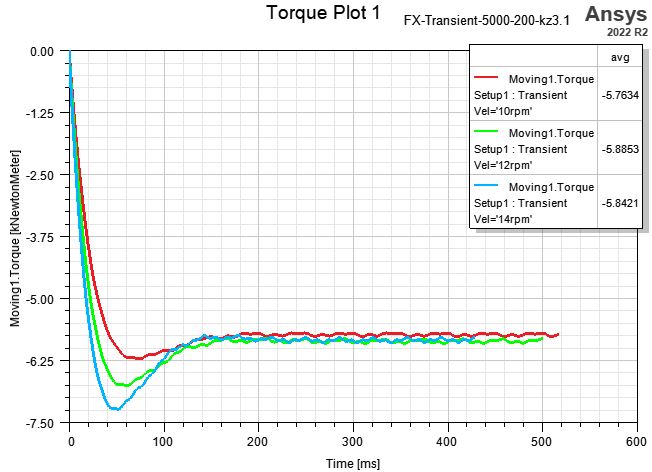

چترا 3: چوٹی ستارے سے چلنے والا ٹارک اور سمیٹ کر موجودہ

کرشن مشینیں حفاظتی تنقیدی خصوصی سامان ہیں ، اور مستقل مقناطیس ڈیماگنیٹائزیشن ان کی کارکردگی اور وشوسنییتا کو متاثر کرنے والے کلیدی عوامل میں سے ایک ہے۔ ناقابل واپسی ڈیمگنیٹائزیشن سے زیادہ معیارات کی اجازت نہیں ہے۔ اس مقالے میں ، اے این ایس وائی میکسویل سافٹ ویئر کو اسٹار سیلنگ حالت میں شارٹ سرکٹ دھاروں کے ذریعہ الٹ مقناطیسی شعبوں کے تحت مستقل میگنےٹ کی ڈیمگنیٹائزیشن کی خصوصیات کی نقالی کرنے کے لئے استعمال کیا جاتا ہے۔ سمیٹنے والے موجودہ رجحان سے ، موجودہ چوٹی ستارے کی مہر لگانے کے لمحے 1000 A سے تجاوز کرتی ہے اور 6 بجلی کے چکروں کے بعد مستحکم ہوتی ہے۔ میکسویل سافٹ ویئر میں ڈیماگنیٹائزیشن کی شرح ان کے اصل بقایا مقناطیسیت میں ڈیماگنیٹائزنگ فیلڈ کی نمائش کے بعد مستقل میگنےٹ کے بقایا مقناطیسیت کے تناسب کی نمائندگی کرتی ہے۔ 1 کی قیمت کسی ڈیماگنیٹائزیشن کی نشاندہی نہیں کرتی ہے ، اور 0 مکمل ڈیمگنیٹائزیشن کی نشاندہی کرتی ہے۔ ڈیمگنیٹائزیشن منحنی خطوط اور سموچ کے نقشوں سے ، مستقل مقناطیس ڈیماگنیٹائزیشن کی شرح 1 ہے ، جس میں کوئی ڈیماگنیٹائزیشن نہیں مشاہدہ کیا گیا ہے ، اس بات کی تصدیق کرتے ہیں کہ مصنوعی کرشن مشین قابل اعتماد کی ضروریات کو پورا کرتی ہے۔

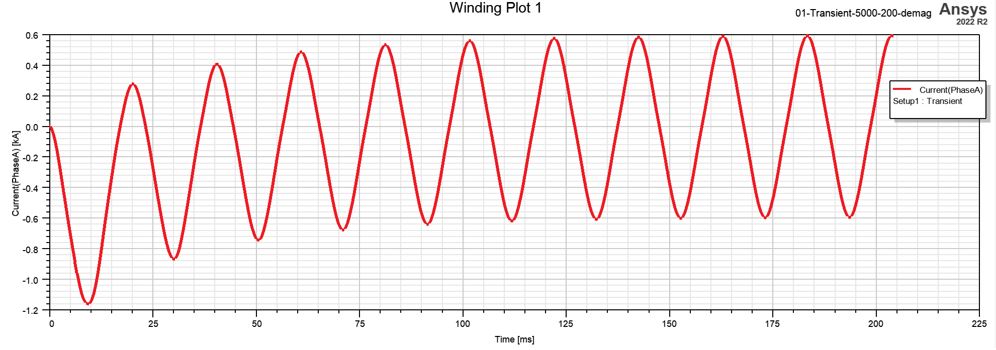

چترا 4: درجہ بندی کی رفتار سے اسٹار سیلنگ کے تحت موجودہ سمیٹنے کا ٹائم ڈومین وکر

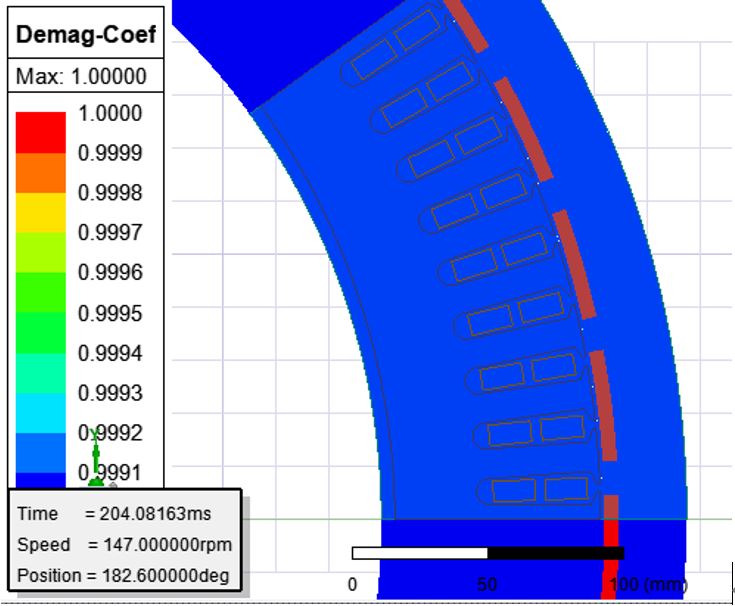

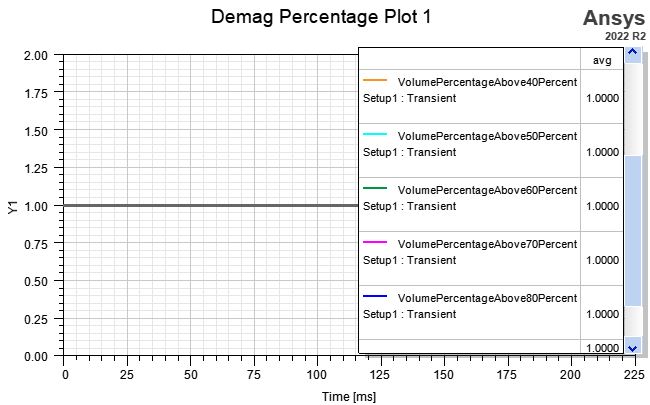

چترا 5: مستقل میگنےٹ کا ڈیماگنیٹائزیشن ریٹ وکر اور ڈیماگنیٹائزیشن سموچ کا نقشہ

گہرا اور آؤٹ لک

تخروپن اور پیمائش دونوں کے ذریعہ ، کرشن مشین کا اسٹار سیلنگ ٹارک اور مستقل مقناطیس ڈیماگنیٹائزیشن کے خطرے کو مؤثر طریقے سے کنٹرول کیا جاسکتا ہے ، جس سے کارکردگی کی اصلاح کے لئے مضبوط مدد فراہم کی جاسکتی ہے اور کرشن مشین کی محفوظ آپریشن اور لمبی عمر کو یقینی بنایا جاسکتا ہے۔ یہ مقالہ نہ صرف مستقل مقناطیس ہم وقت ساز کرشن مشینوں میں اسٹار سیلنگ ٹارک اور ڈیمگنیٹائزیشن کے حساب کتاب کی کھوج کرتا ہے بلکہ لفٹ کی حفاظت اور کارکردگی کی اصلاح کی بہتری کو بھی مضبوطی سے فروغ دیتا ہے۔ ہم بین الضابطہ تعاون اور تبادلے کے ذریعہ اس شعبے میں تکنیکی ترقی اور جدید پیشرفتوں کو آگے بڑھانے کے منتظر ہیں۔ ہم مزید محققین اور پریکٹیشنرز سے بھی مطالبہ کرتے ہیں کہ وہ اس شعبے پر توجہ مرکوز کریں ، دانشمندی اور مستقل مقناطیس ہم وقت ساز کرشن مشینوں کی کارکردگی کو بڑھانے اور لفٹوں کے محفوظ آپریشن کو یقینی بنانے کے لئے کوششوں اور کوششوں کا تعاون کریں۔
