سب وے پروجیکٹس میں NIDEC KDS ٹریکشن مشینوں کے اطلاق پر ایک مختصر گفتگو

خلاصہ

تیزی سے عالمی شہری بنانے کے عمل کے ساتھ ، ریل ٹرانزٹ انڈسٹری تیزی سے ترقی کر رہی ہے۔ ایک اہم شہری بنیادی ڈھانچے کے طور پر ، سب ویز کو مسافروں کے بہاؤ میں اضافے اور مسافروں کے متنوع سفری مطالبات کے رجحانات کا سامنا ہے ، جو کرشن مشین میں نئے چیلنجز لاتے ہیں۔ یہ سب وے لفٹ کا بنیادی جزو ہے۔ ان چیلنجوں میں بڑے مسافروں کے بہاؤ کے ساتھ منظرناموں میں کارکردگی اور حفاظت میں توازن قائم کرنا ، راحت اور سہولت کے لئے مسافروں کی بڑھتی ہوئی ضروریات کو کیسے پورا کرنا ہے ، اور اخراجات کو توازن کیسے بنایا جائے اور زندگی کو ڈیزائن کیا جائے۔ اس مضمون میں مختصر طور پر تبادلہ خیال کیا جائے گا کہ کس طرح NIDEC کے ڈی ایس ، کرشن مشین ڈیزائن اور مینوفیکچرنگ کے ماہر کی حیثیت سے ، صارفین کے لئے پیشہ ورانہ حل فراہم کرتا ہے۔

کلیدی الفاظ

سب وے لفٹ ، ڈیوٹی سائیکل ، توانائی کے تحفظ اور ماحولیاتی تحفظ ، وشوسنییتا تجزیہ ، اوورلوڈ صلاحیت ، خدمت زندگی کا ڈیزائن

عالمی شہری ریل ٹرانزٹ آپریشن کے اعدادوشمار اور تجزیہ کے 2021 جائزے میں درجہ بندی کے طریقہ کار کے مطابق ، شہری ریل ٹرانزٹ کو تین قسموں میں تقسیم کیا جاسکتا ہے: سب ویز ، لائٹ ریلیں اور ٹرام۔ عام طور پر ، ریل ٹرانزٹ کے فوائد ہوتے ہیں جیسے بڑی نقل و حمل کی گنجائش ، تیز رفتار ، بار بار روانگی ، حفاظت اور راحت ، اعلی وقت کی شرح ، کم کرایے ، توانائی کے تحفظ اور ماحولیاتی تحفظ۔ تاہم ، اس کے لئے اعلی تکنیکی معیارات اور بحالی کے اخراجات کی بھی ضرورت ہے۔ [1]

شہری ریل ٹرانزٹ کے ایک اہم حصے کے طور پر ، سب ویز شہری نقل و حمل کی ترقی میں بلا شبہ اہم کردار ادا کرتے ہیں۔ وہ شہری ٹریفک کے دباؤ کو دور کرنے ، مربوط ٹرانسپورٹیشن نیٹ ورک کی تعمیر کے ذریعہ شہری رداس اور رہائشیوں کے رہائشیوں کو بڑھانے ، رہائشیوں کے معیار زندگی کو بہتر بنانے ، شہر کی مجموعی شبیہہ کو بڑھانے ، اور شہری ترقی اور ترقی کے ساتھ ساتھ معاشرتی مواصلات اور خوشحالی کو فروغ دینے میں مدد کرتے ہیں۔

مسافر عمودی لفٹ لے کر موثر اور آسانی سے اسٹیشنوں ، منتقلی ، یا باہر نکلنے والے اسٹیشنوں میں داخل ہوسکتے ہیں۔ لفٹ موٹرز کی تکنیکی سطح مسافروں کے سواری کے تجربے کو یقینی بنانے میں کلیدی کردار ادا کرتی ہے۔ NIDEC کے ڈی ایس 60 سال سے زیادہ عرصے سے موٹر انڈسٹری میں گہری مصروف ہے۔ اس کی مصنوعات بین الاقوامی سطح پر جدید ٹیکنالوجی ڈیزائن ، عمدہ پیداوار ، اور کوالٹی مینجمنٹ کو مربوط کرتی ہیں۔ اعلی معیار کی مصنوعات اور ایک جامع خدمت کے نظام کے ساتھ ، اس نے ایک دہائی سے زیادہ عرصے تک سب وے پروجیکٹس میں بڑے ہندوستانی صارفین کے لئے لفٹ کرشن مشینیں مستحکم طور پر فراہم کیں۔

01 عالمی سطح پر اور شہری ریل ٹرانزٹ انڈسٹری کے امکانات

اعدادوشمار سے پتہ چلتا ہے کہ 2022 کے آخر تک ، شہری ریل ٹرانزٹ کو دنیا بھر کے 78 ممالک اور علاقوں کے 545 شہروں میں کام میں لایا گیا تھا ، جس میں آپریٹنگ مائلیج 41،386.12 کلومیٹر سے زیادہ ہے۔ 2021 کے مقابلے میں ، کل عالمی شہری ریل ٹرانزٹ مائلیج میں 4،531.92 کلومیٹر کا اضافہ ہوا ، جو سالانہ سال میں 11.0 ٪ ہے۔ [1]

چترا 1 دنیا کے بڑے براعظموں میں شہری ریل ٹرانزٹ کے مجموعی پیمانے کو ظاہر کرتا ہے (نوٹ: روس کے تمام شہروں کو حساب کے لئے یورپ میں درجہ بندی کیا گیا ہے)۔ اعداد و شمار سے پتہ چلتا ہے کہ سب ویز اور ٹرام عالمی سطح پر شہری ریل ٹرانزٹ کی مرکزی دھارے میں شامل ہیں ، اور عالمی شہری ریل ٹرانزٹ بنیادی طور پر یوریشیا میں مرکوز ہے ، جس میں سب ویز بنیادی طور پر ایشین ممالک میں تقسیم کیے جاتے ہیں۔ [1]

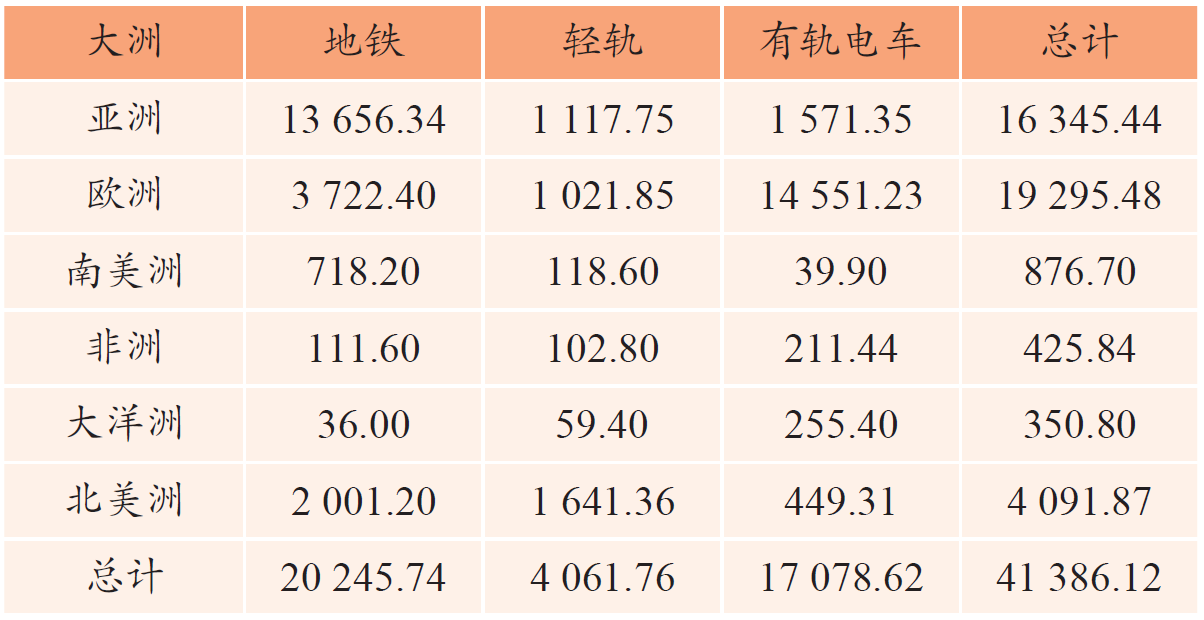

چترا 1 2022 (کلومیٹر) میں براعظم کے ذریعہ شہری ریل ٹرانزٹ آپریٹنگ مائلیج کا خلاصہ (کلومیٹر)

عالمی سطح پر ، شہری ریل ٹرانزٹ انڈسٹری ایک اہم ترقیاتی مرحلے میں ہے۔ نقل و حمل کی کارکردگی کو بہتر بنانے ، ماحولیاتی آلودگی کو کم کرنے ، اور مسافروں کی ایک بڑی تعداد کو بہتر خدمات فراہم کرنے کے لئے دنیا بھر میں حکومتیں اور کاروباری ادارے نئی ٹیکنالوجیز اور سہولیات میں مسلسل سرمایہ کاری کررہے ہیں۔ عالمی ریل ٹرانزٹ کی تعمیر اور اس کا اطلاق مستقل طور پر پھیل رہا ہے ، اور کچھ ترقی پذیر ممالک بھی ریل ٹرانزٹ کی تعمیر کو فعال طور پر فروغ دے رہے ہیں۔

ہندوستان نے 2014 کے بعد سے بڑے پیمانے پر سب وے توسیع کو فروغ دیا ہے۔ ٹائمز آف انڈیا کے مطابق ، اپریل 2022 تک ، ہندوستان کے سب وے نیٹ ورک نے 18 شہروں کی خدمت کرتے ہوئے 870 کلومیٹر کا احاطہ کیا تھا۔ فی الحال ، 27 شہروں میں تقریبا 1،000 ایک ہزار کلومیٹر سب وے ٹریک زیر تعمیر ہے ، جس میں ہر ماہ تقریبا 6 کلومیٹر نئی پٹرییں استعمال کی جاتی ہیں۔ پچھلی دہائی کے دوران ہندوستان کی سب وے کی تعمیر کی رفتار اور پیمانہ متاثر کن رہا ہے۔

لفٹوں کے لئے مستقل مقناطیس مطابقت پذیری موٹر حل فراہم کرنے والے کی حیثیت سے ، نیڈیک کے ڈی ایس نے گذشتہ ایک دہائی میں بڑے ہندوستانی صارفین کو 1،600 سے زیادہ عمودی لفٹ موٹرز فراہم کی ہے۔ کلیدی منصوبوں کو شکل 2 میں دکھایا گیا ہے۔ مضبوط تکنیکی اور مینوفیکچرنگ کی صلاحیتوں کے ساتھ ، NIDEC KDs شہری تعمیر میں دل کی گہرائیوں سے حصہ لیتے ہیں اور مقامی شہروں کی بین الاقوامی شبیہہ کی تعمیر میں حصہ ڈالتے ہیں۔

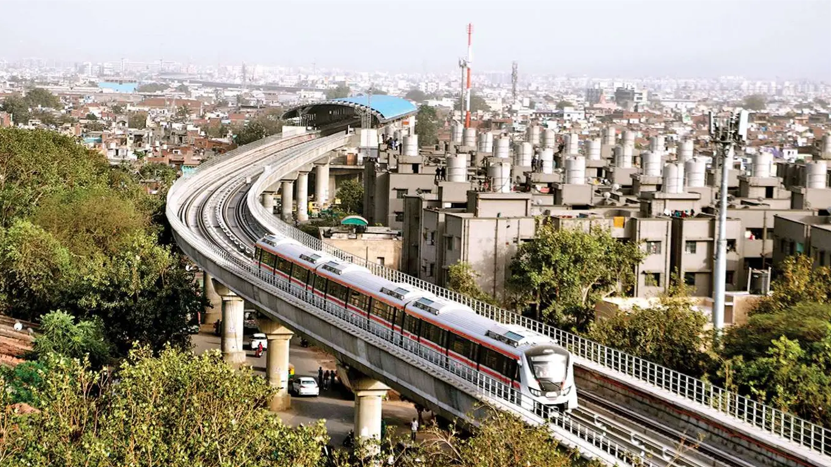

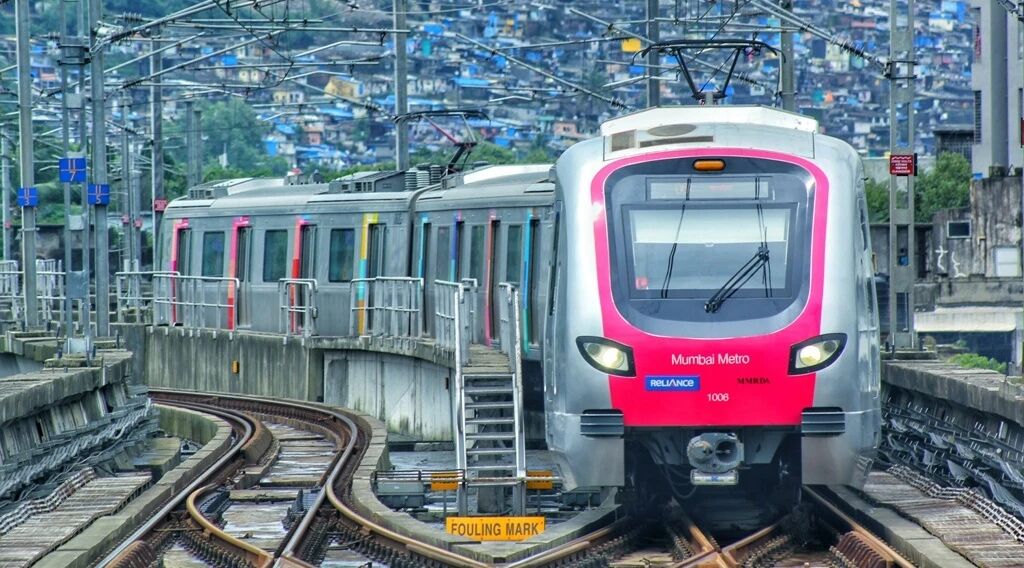

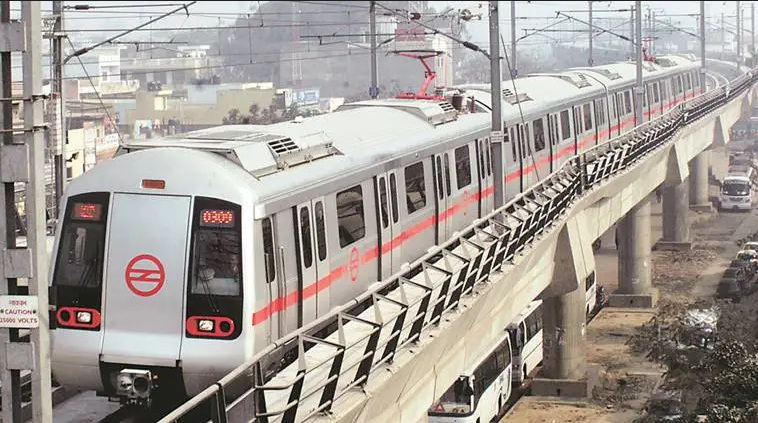

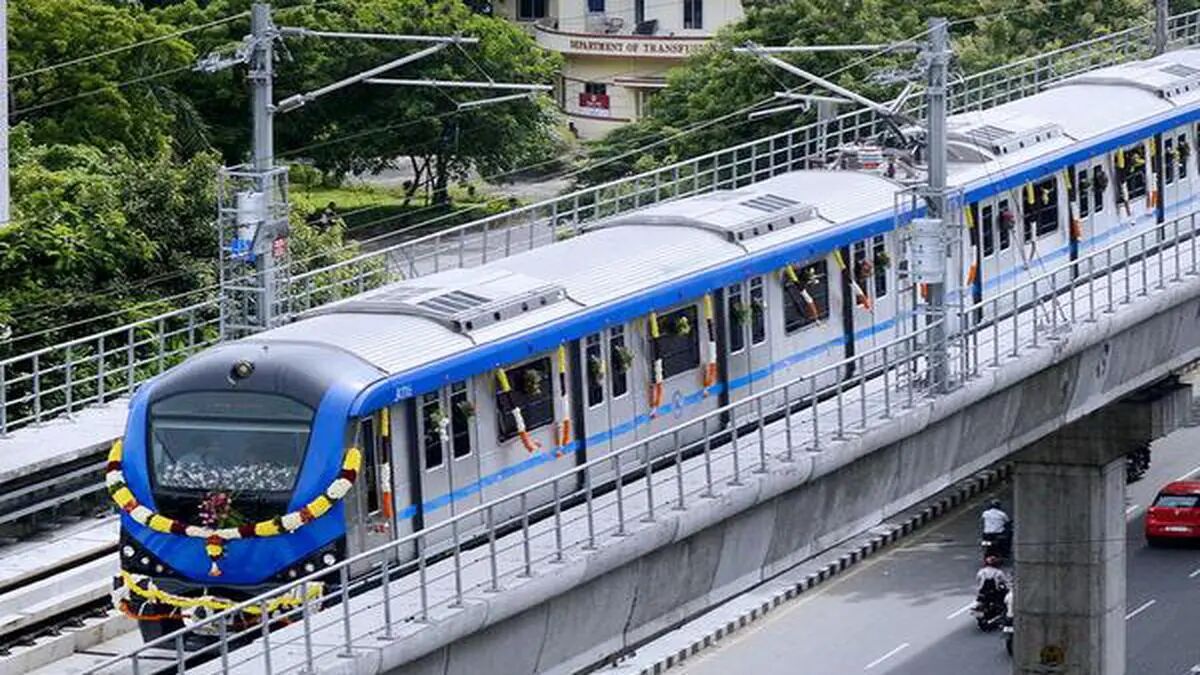

چترا 2 ہندوستانی سب وے پروجیکٹس NIDEC KDs کے ذریعہ جیت گئے

02 سب وے انڈسٹری چین اور لفٹ

ریل ٹرانزٹ شہری صنعتوں کو جوڑتا ہے ، صنعتی چین کی توسیع کو فروغ دیتا ہے ، اور معاون صنعتوں جیسے سازوسامان کی تیاری اور تکنیکی آر اینڈ ڈی کی تیز رفتار ترقی کو آگے بڑھاتا ہے۔ سب وے انڈسٹری چین کو شکل 3 میں دکھایا گیا ہے ، جہاں تمام روابط ایک دوسرے پر منحصر ہیں اور شہری اجتماعی اور میٹروپولیٹن علاقوں کی معاشی ترقی کو آگے بڑھاتے ہیں۔ [2]

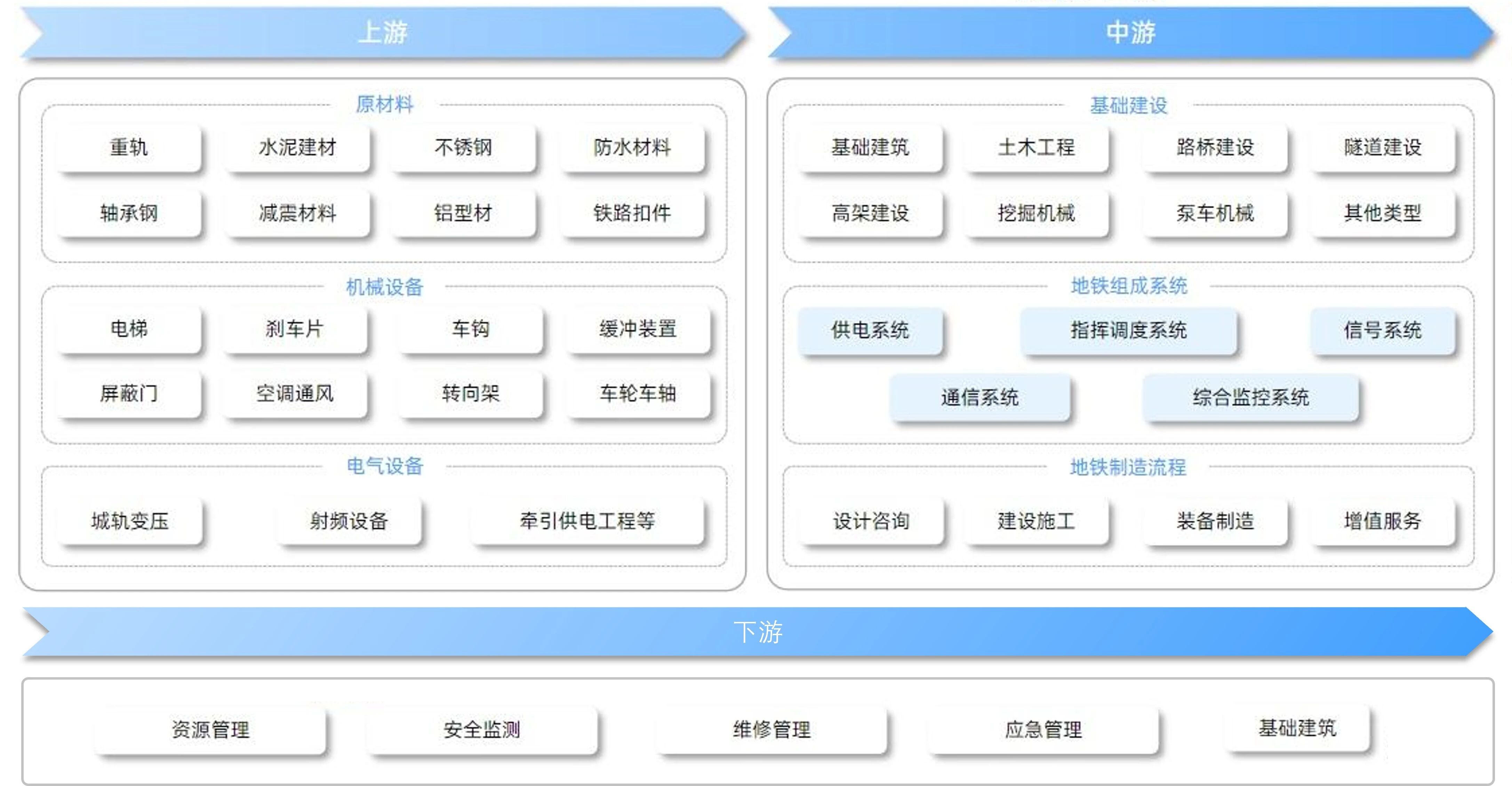

چترا 3 سب وے انڈسٹری چین

سب وے سپلائی چین میں ایک اپ اسٹریم انڈسٹری کے طور پر ، لفٹ نہ صرف شہری نقل و حمل کے لئے بڑی سہولت اور ضمانت فراہم کرتی ہے بلکہ بزرگوں ، معذوروں اور شہریوں کی طرف بھی ملک کی دیکھ بھال اور توجہ کی عکاسی کرتی ہے جس میں بھاری بوجھ اٹھاتے ہیں۔ شہروں کی مستقبل کی ترقی سب ویز کی تعمیر سے قریب سے جڑی ہوئی ہے۔ ریل ٹرانزٹ نیٹ ورک کی تعمیر ایک اہم سرکاری منصوبہ ہے ، اور اس کی تعمیر کی سطح شہر کی شبیہہ پر گہرا نشان چھوڑ دے گی۔

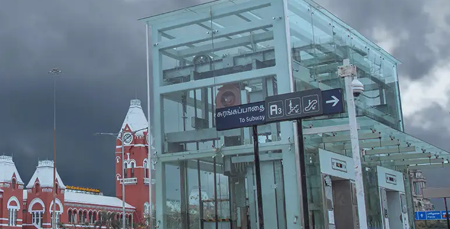

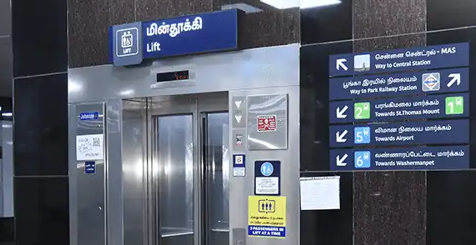

چترا 4 سب وے لفٹوں میں NIDEC KDS موٹرز کا اطلاق

سب وے لفٹ موٹرز کے 03 تکنیکی اہم نکات

سب وے عمودی لفٹوں کے بنیادی جزو کے طور پر ، کرشن مشین کے ڈیزائن کو سب وے لفٹوں کے خدمت کے ماحول اور اطلاق کے منظرناموں کو مدنظر رکھنا چاہئے۔ NIDEC KDS ٹریکشن مشینوں کی عمدہ کارکردگی درخواست کے ماحول کی درست گرفت اور مستقل مقناطیس ہم وقت ساز موٹروں کی تکنیکی جمع سے ہوتی ہے ، جیسا کہ ذیل میں تفصیل سے بیان کیا گیا ہے:

1. اعلی ڈیوٹی سائیکل اور اعلی توانائی کی کارکردگی کی ضروریات

سبز اور کم کاربن سفر کے لئے عالمی وکالت کے پس منظر کے خلاف ، ریل ٹرانزٹ کی تعمیر نے توانائی کے تحفظ کے ل higher اعلی تقاضوں کو آگے بڑھایا ہے۔ لہذا ، دیگر لفٹوں کے مقابلے میں ، سب وے لفٹوں کے لئے کرشن مشینوں کی ضرورت ہوتی ہے تاکہ بڑے مسافروں کے بہاؤ کے ساتھ شہری منظرناموں کو پورا کیا جاسکے۔ تقریبا 1 میٹر/سیکنڈ کی رفتار والے لفٹوں کے لئے ، ان کی کارکردگی 90 ٪ تک پہنچ سکتی ہے۔ مزید یہ کہ لفٹ انسٹالیشن کی ضروریات کے تحت ، کرشن مشین کے وزن اور سائز کو کنٹرول کرنا ضروری ہے۔ لہذا ، کرشن مشین ڈیزائن انجینئروں کو برقی مقناطیسی ڈیزائن میں بھرپور تجربہ کرنے کی ضرورت ہے ، جدید برقی مقناطیسی فیلڈ تجزیہ سافٹ ویئر (شکل 5) کے ساتھ برقی مقناطیسی ڈیزائن کو بہتر بنائیں ، اور ضروریات کو پورا کرنے کے لئے مناسب برقی مقناطیسی مواد کا انتخاب کریں۔

نقل و حمل کی گنجائش کی ضرورت کی وجہ سے ، کرشن مشینیں کثرت سے چلتی ہیں ، لہذا ان کی ڈیوٹی سائیکل کے ل high زیادہ ضرورت ہوتی ہے ، عام طور پر S5-60 ٪ یا اس سے اوپر۔ ایک ہی وقت میں ، درجہ حرارت میں اضافے کی ضروریات (شکل 6) بھی بہت زیادہ ہیں۔

اس کا تقاضا ہے کہ سب وے کرشن مشینوں کے ڈیزائن کو توانائی کے تحفظ اور کم درجہ حرارت میں اضافے کی کارکردگی کی ضروریات کو پورا کرنے کے علاوہ کمپیکٹ پن اور معیشت کے اصولوں پر عمل کرنا چاہئے۔

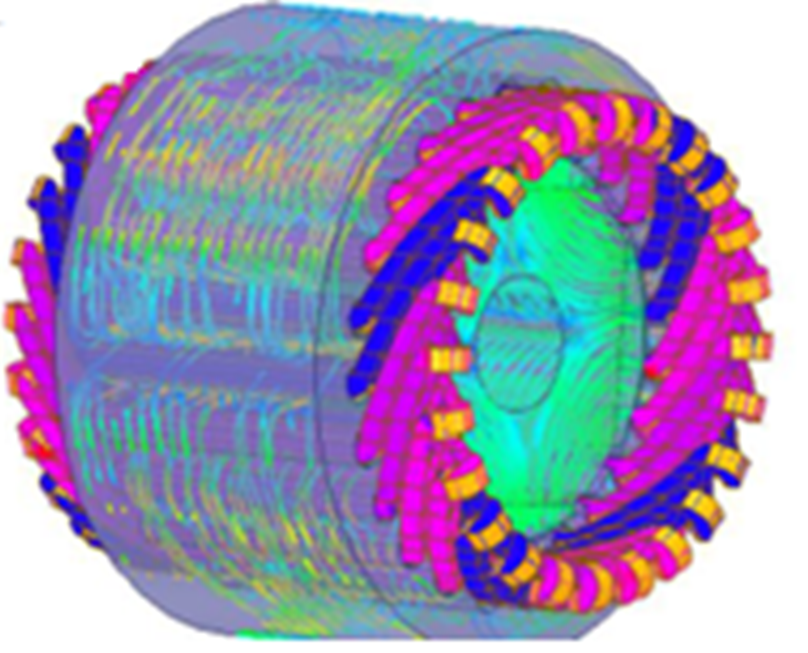

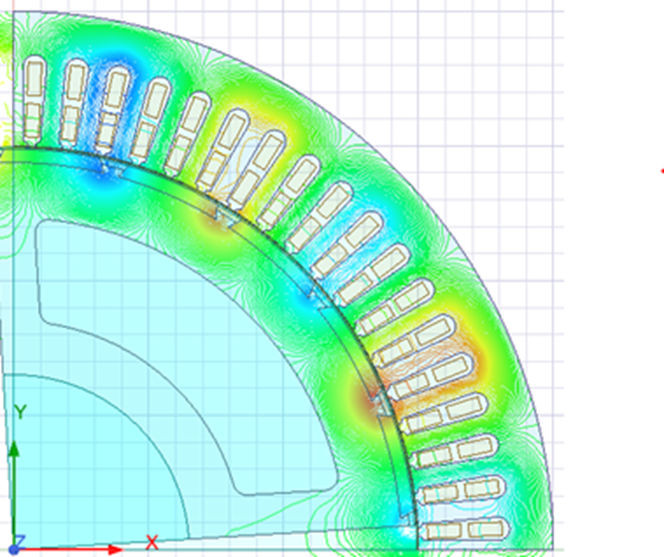

چترا 5 برقی مقناطیسی فیلڈ تجزیہ

چترا 6 درجہ حرارت میں اضافے کا تخروپن

2. اعلی حفاظت اور وشوسنییتا کے لئے تقاضے

اعلی حفاظت اور وشوسنییتا لفٹوں کی بنیادی ضروریات اور اوصاف ہیں ، اور لوگوں کو سب وے لفٹوں کی حفاظت اور وشوسنییتا کے لئے اس سے بھی زیادہ تقاضے ہیں۔ لہذا ، ہم مکینیکل طاقت (شکل 7) کا تفصیلی تجزیہ کرتے ہیں ، اور میکانکی بوجھ برداشت کرنے کی صلاحیت اور بریک کارکردگی کے ل special خصوصی تقاضوں اور اپ گریڈ کو آگے بڑھاتے ہیں۔ اس کے مطابق مشین بیس ، وہیل ہب ، کرشن شیوا ، اور شافٹ جیسے کلیدی مکینیکل اجزاء کو بوجھ اٹھانے کے حفاظتی عوامل میں اضافہ کیا گیا ہے۔

فی الحال ، ہمارے ذریعہ برآمد ہونے والی سب وے کرشن مشینیں ڈھول بریک کو اپناتی ہیں ، جن میں بریک ٹارک مارجن اور مستحکم بریک کارکردگی ہے۔ وہ پاور کنٹرولرز کے ساتھ مماثل ہیں جن کی مکمل تصدیق کی گئی ہے۔ ان پٹ وولٹیج اور بریک کا حالیہ بجلی کے گرڈ اتار چڑھاو یا دوسرے بجلی کے سامان سے مداخلت سے متاثر نہیں ہوتا ہے ، جو کرشن مشین کے قابل اعتماد آپریشن کی ضمانت فراہم کرتا ہے۔

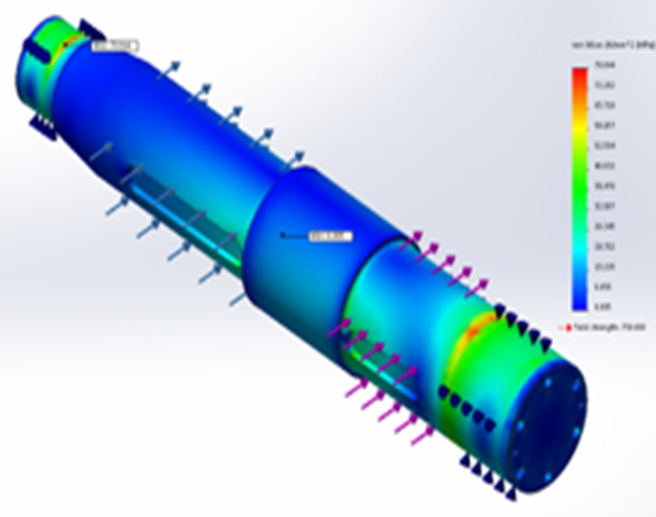

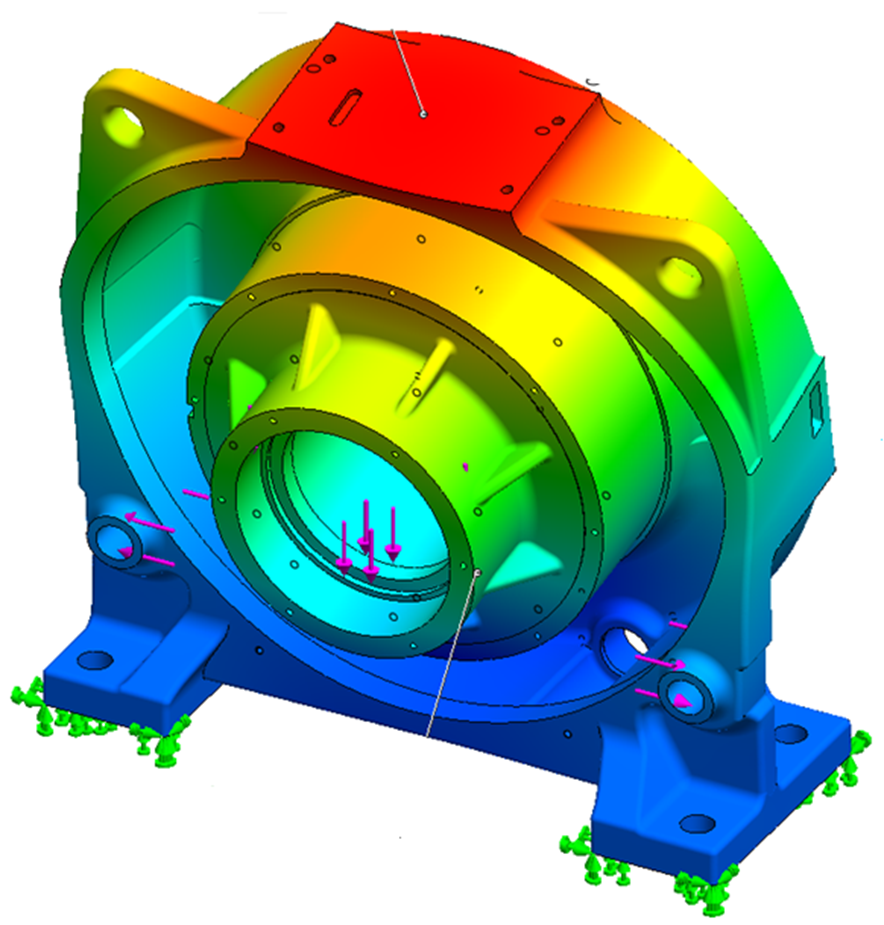

چترا 7 مکینیکل طاقت کا تجزیہ

3. مضبوط اوورلوڈ استحکام اور سواری کے آرام کے ل high اعلی تقاضے

سب وے عمودی لفٹوں کو لیس کرنے کا ایک مقصد مسافروں کو سہولت فراہم کرنا ہے۔ خصوصی نگہداشت کی ضرورت میں بھاری بوجھ اور گروہوں کو لے جانے والے شہری ، جیسے بزرگ اور معذور ، عمودی لفٹوں کی اہم خدمت کے سامان ہیں۔ لہذا ، سب وے لفٹ کرشن مشینوں کو اوورلوڈ کی مضبوط صلاحیت کی ضرورت ہے۔ اوورلوڈ تجزیہ کے مطابق ، اوورلوڈ کی گنجائش 2 بار سے زیادہ ہے ، اور اس کی ضرورت ہے کہ تیز رفتار یا کم رفتار ، ہلکے بوجھ یا بھاری بوجھ سے قطع نظر ٹورک مستحکم طور پر آؤٹ پٹ ہوسکتا ہے۔

سواری کا ایک آرام دہ تجربہ فراہم کرنے کے ل the ، کرشن مشین کا ڈیزائن ہارمونک دبانے پر بھی خصوصی توجہ دیتا ہے ، خاص طور پر کم آرڈر ہارمونکس (جس سے راحت پر بہت زیادہ اثر پڑتا ہے) اور ان کی طاقت کی لہر طول و عرض (شکل 8) کے دباؤ اور کمی کے ساتھ ساتھ کم اسپیڈ ٹارک ریپل (شکل 9) اور کوگنگ ٹورک کی کمی بھی ہوتی ہے۔ اس سے یہ یقینی بنتا ہے کہ لفٹ کم شور اور کم کمپن کے ساتھ پورے عمل میں آسانی سے چلتا ہے ، جس سے مسافروں کو سواری کا اچھا تجربہ مل جاتا ہے۔

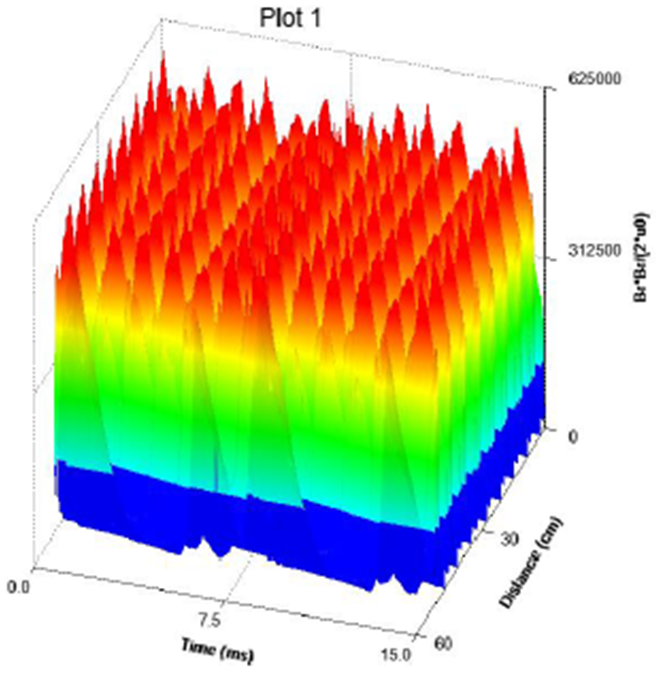

چترا 8 فورس لہر کا تجزیہ

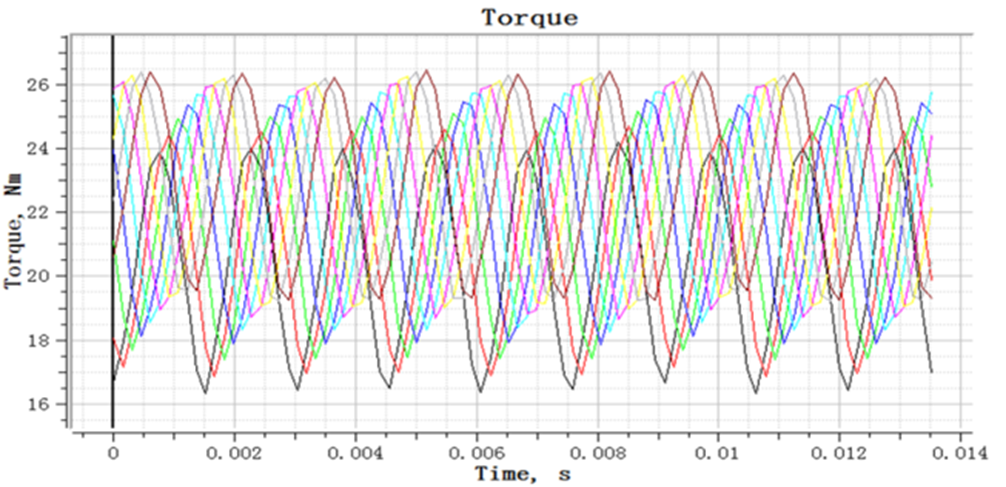

چترا 9 ٹارک تجزیہ

4. طویل ڈیزائن زندگی اور انسانیت کی بحالی کے لئے تقاضے

سب وے کرشن مشینوں کے ڈیزائن کو خدمت کی زندگی پر بھی توجہ دینی چاہئے ، جو کرشن مشین کی خدمت کی زندگی کو بڑھانے کے لئے کم درجہ حرارت میں اضافے اور اعلی میکانی طاقت جیسے مذکورہ پہلوؤں تک محدود نہیں ہے ، بلکہ اس میں موٹر موصلیت ، بیرنگ ، چکنا کرنے والی چکنائی ، اور مستقل میگنےٹ جیسے دیگر پہلو بھی شامل ہیں۔ مثال کے طور پر ، موصلیت کے لحاظ سے ، اعلی مکینیکل خصوصیات اور ڈائیلیٹرک طاقت کے ساتھ موصلیت کا کاغذ سلاٹ موصلیت کے طور پر منتخب کیا جاتا ہے ، اور مضبوط تسلسل وولٹیج مزاحمت والی برقی مقناطیسی تاروں کا استعمال کیا جاتا ہے۔ اس عمل میں ، وی پی آئی (ویکیوم پریشر امپریگنیشن) وارنش کا طریقہ اپنایا گیا ہے ، جو وولٹیج کے اثرات کو مزاحمت کرنے کے لئے کرشن مشین اسٹیٹر کی صلاحیت کو بہت بہتر بناتا ہے اور کرشن مشین کی خدمت کی زندگی کو بڑھاتا ہے۔

زیادہ تر سب وے لفٹ مشین روم سے کم ایپلی کیشنز میں استعمال ہوتے ہیں۔ سب وے پروجیکٹس میں لاگو NIDEC کے ڈی ایس موٹرز کے اہم ماڈلز کو شکل 10 میں دکھایا گیا ہے۔ ڈیزائن میں ، ہم مربوط ڈیزائن ، بحالی سے پاک ڈیزائن ، اور کمزور حصوں کے بصری ڈیزائن کو اپنانے کی پوری کوشش کرتے ہیں۔ مثال کے طور پر ، پلگ ان وائرنگ ، گھومنے والے حصوں کا بحالی سے پاک ڈیزائن ، بجلی کے اجزاء کا اعلی تحفظ ڈیزائن ، اور بریک رگڑ پیڈ پہننے کا بصری ڈسپلے۔ یہ ڈیزائن ٹریکشن مشین کے اجزاء کی خدمت زندگی اور تبدیلیوں کے مابین وقفہ کو بڑھاتے ہیں ، بحالی کی دشواری کو کم کرتے ہیں ، اور کرشن مشین کو زیادہ آسانی سے ، خاموشی اور پائیدار طریقے سے چلاتے ہیں۔ متعدد ٹیکنالوجیز کا انضمام اعلی معیار کی مصنوعات تیار کرتا ہے اور صارفین کی بحالی کے اخراجات کو بچاتا ہے۔

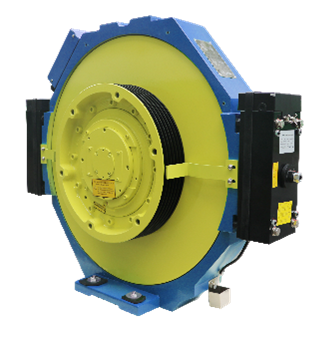

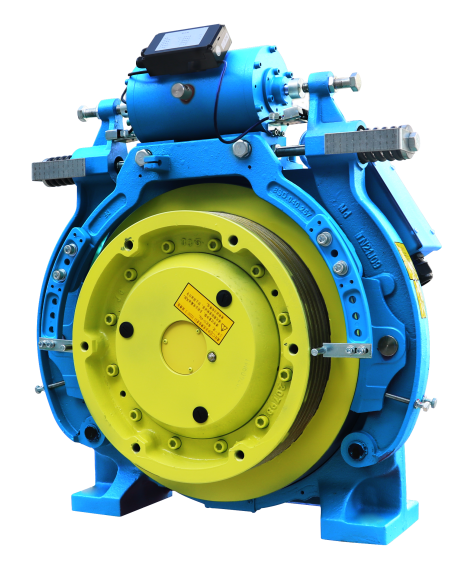

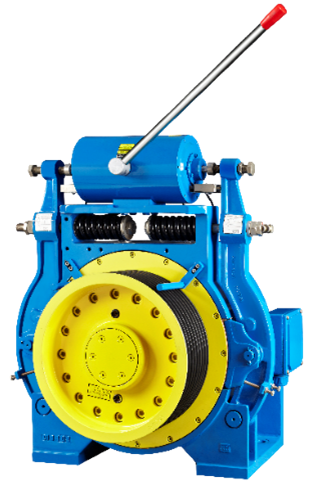

اعداد و شمار 10 NIDEC KDS موٹروں کے اہم ماڈلز سب وے پروجیکٹس میں لاگو ہوتے ہیں

04 مستقبل کا آؤٹ لک

دنیا کی شہری ریل ٹرانزٹ اوپر کی طرف بڑھتی جارہی ہے۔ یہ توقع کی جارہی ہے کہ 2024 تک ، دنیا کے شہری ریل ٹرانزٹ کا آپریٹنگ مائلیج 44،500 کلومیٹر سے تجاوز کر جائے گا ، اور ریل ٹرانزٹ انڈسٹری کا مستقبل میں ترقی کا امکان بہت وسیع ہے۔ تیز رفتار تکنیکی ترقی کے دور میں ، لفٹ موٹروں کے لئے تکنیکی اور معیار کی ضروریات میں تیزی سے اضافہ ہوگا ، جس میں دنیا بھر میں متنوع علاقائی ثقافتی اور جغرافیائی اختلافات کے موافقت کی ضرورت ہوگی۔

اعلی معیار کی مصنوعات ، پیشہ ورانہ حل ، اور ایک بہترین خدمت ٹیم کے ساتھ ، نیڈیک کے ڈی ایس ایک دہائی سے زیادہ عرصے سے سب ویز جیسے اہم شہری انفراسٹرکچر منصوبوں میں گہری مصروف ہے۔ اس نے عالمی صارفین کو بہت سارے بڑے سرکاری منصوبوں کو جیتنے میں مدد کی ہے ، مسافروں کو سواری کا ایک آرام دہ اور محفوظ تجربہ فراہم کیا ہے ، اور صارفین کو قابل اعتماد اور اچھی ساکھ قائم کرنے میں مدد ملی ہے۔

مستقبل میں ، NIDEC کے ڈی ایس "کوالٹی فرسٹ ، کسٹمر کی کامیابی" کے کاروباری فلسفے پر عمل پیرا ہوگا ، صارفین پر توجہ مرکوز کرے گا ، اور ٹھوس ڈیزائن اور مینوفیکچرنگ کی صلاحیتوں اور اعلی معیار کی خدمات کے ساتھ جو صارفین کی توقعات سے تجاوز کرے گا ، زیادہ سے زیادہ بہتر لفٹ حل پیدا کرنے کے لئے صارفین کے ساتھ مل کر کام کرے گا۔
